软件介绍

品茗智绘施工图设计软件基于AutoCAD研发的模板支架施工图软件，操作简单，符合目前技术人员常用的CAD软件使用图习惯；品茗智绘施工图设计软件支持快速建模、高支模辨识、梁板截面自主分类、按类设计支架搭设参数、结合规范参数等功能，可实现不同架体类型、多种构造要求下的模架智能排布，还可利用架体手动编辑功能，使架体排布更接近客户预期目标，在架体布置成功的基础上，可快速导出架体布置施工图、高支模辨识计算书、架体搭设汇总表。

软件功能

工程信息

工程信息内的工程基本信息主要是在生成平面图等图纸时自动填

新建工程

新建一个工程文件

打开工程

可以正常打开原有工程

工程设置

打开重新设置工程信息、楼层阶段、背景设置内容

打印

打开打印设置界面

CAD界面转换

由软件的编辑面板切换到CAD的操作面板

块复制

局部构件的本阶段复制，复制到其他阶段，复制到其他楼层

构件名称替换

该替换功能只能对同一子类构件的构件进行替换

格式刷

格式刷是在把多个同一构件列表的构件刷新成第一个选中的构件

构件删除

删除当前阶段的选中构件

构件调整高度

批量调整构件的标高

查改标高

单构件调整构件的标高

镜像

对称复制构件

软件特色

1.高支模汇总表和区域标识图辨识，游刃有余

采用独创RCAD导入技术，快速提取图纸结构信息，并依据规范、标准、文件要求，智能辨识高支模，一键输出高支模区域标识图及汇总表

2.梁板构件信息分类汇总，一劳永逸

一键收集梁板构件信息，按梁板宽、高、厚等不同维度快速分类汇总，同时输出典型截面梁，后续制图即可方便取用

3.模架支撑杆件智能排布，有依有据

将规范、标准、文件中的模架构造要求融会贯通，立杆、水平杆、剪刀撑、连墙件等模架支撑杆件智能排布妥妥帖帖

4.完整施工图导出，一步到位

各类施工图一键导出：支模区域立杆、纵横向水平杆平面布置图，支撑系统立面图、剖面图，水平剪刀撑布置平面图及竖向剪刀撑布置投影图，梁板支模大样图…

使用方法

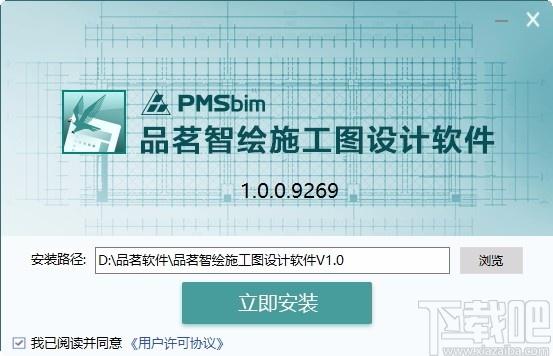

1、完成软件下载双击.exe文件弹出软件安装弹框，点击立即安装按钮即可进行软件安装

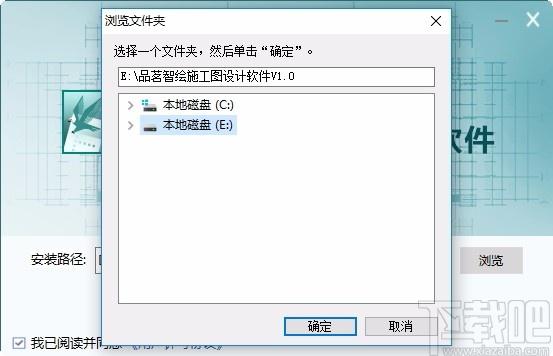

2、点击浏览按钮弹出浏览文件夹弹框，该弹框可以设置软件安装路径

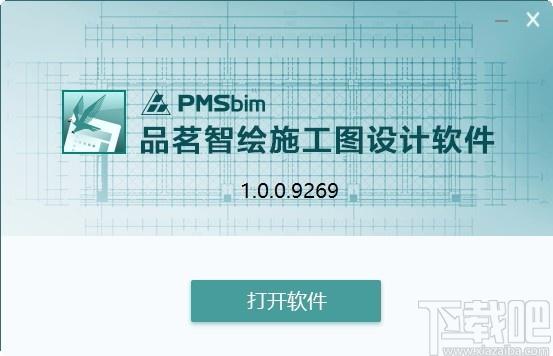

3、完成软件安装点击打开软件按钮即可关闭弹框并启动软件

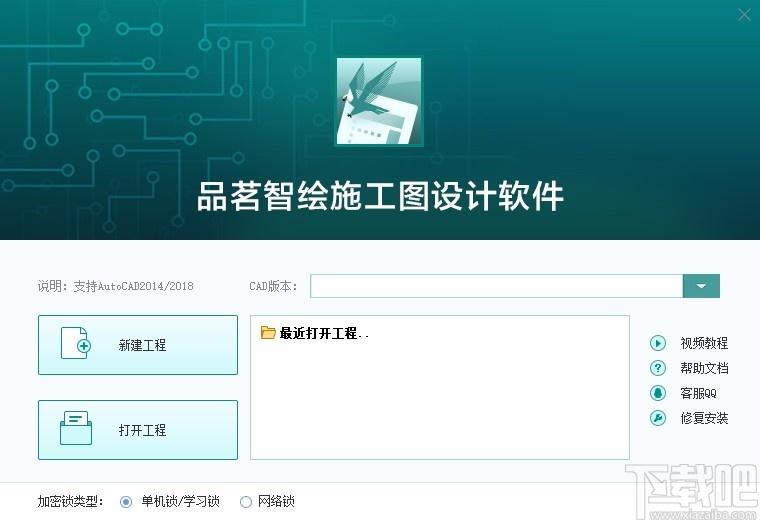

4、进入软件工程项目新建界面可以进行工程打开和创建

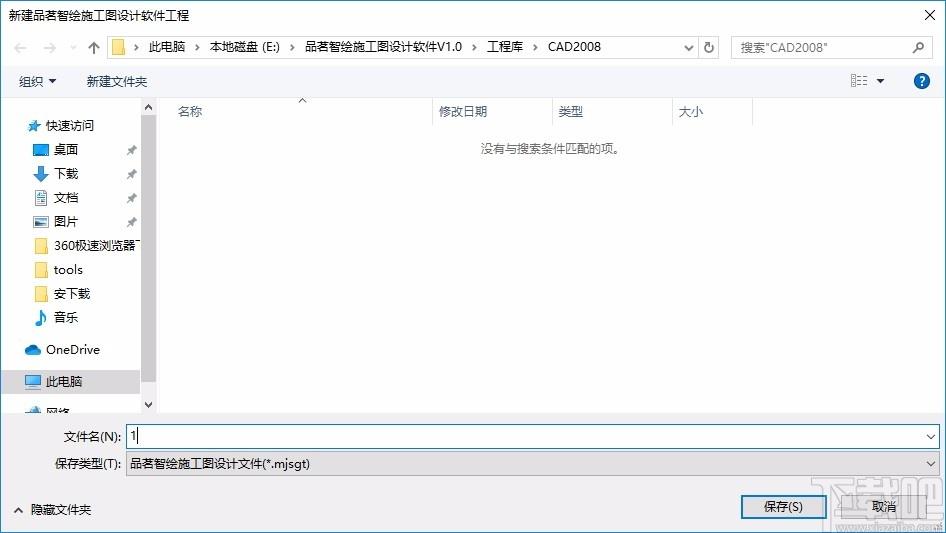

5、点击新建工程按钮弹出新建工程弹框，点击输入工程名称然后点击保存即可进行工程项目创建

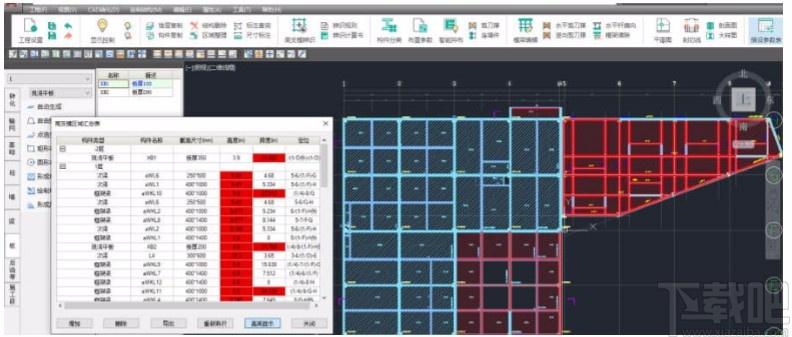

6、进入工程项目编辑界面可以对CAD项目文件进行编辑处理

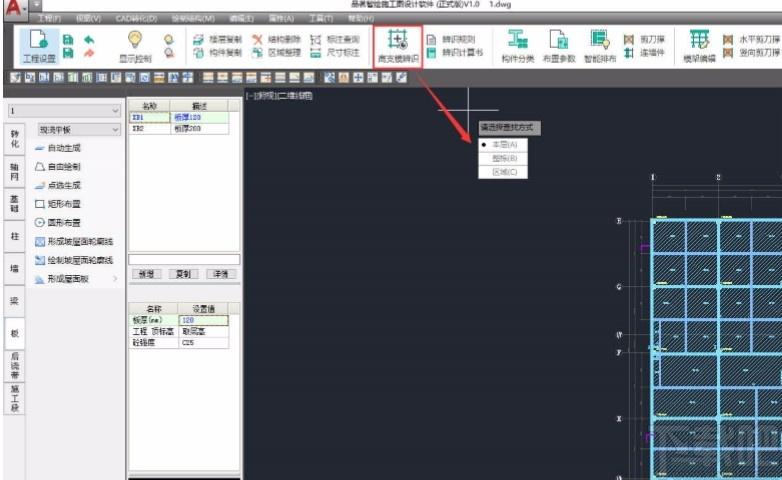

7、点击识别按钮可以对选择的图层进行识别编辑

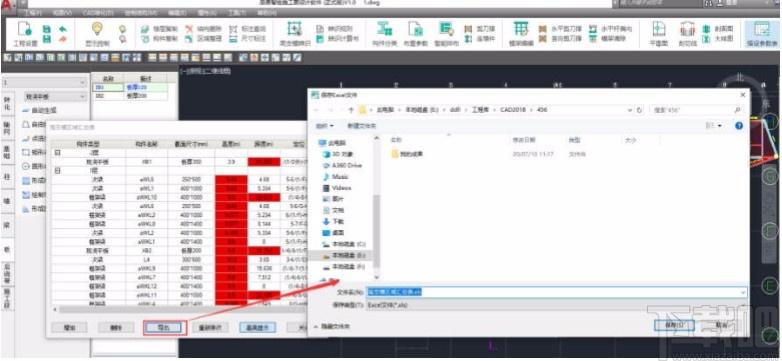

8、点击保存按钮弹出项目导出弹框，点击保存按钮即可进行CAD项目保存

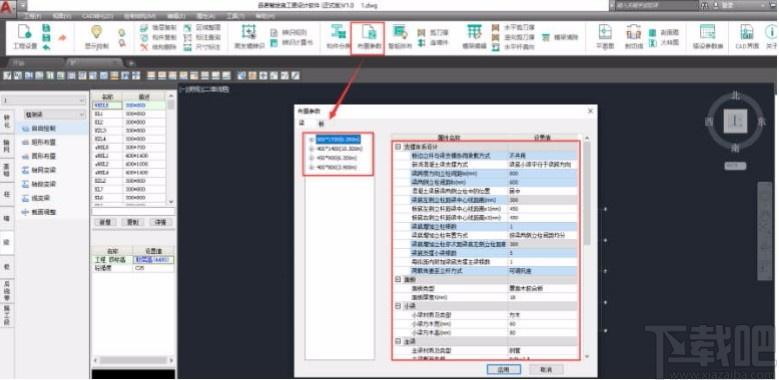

9、项目配置按钮可以对CAD工程项目默认功能进行配置

注意事项

1、产品设计依据：

《混凝土结构工程施工规范》GB50666-2011

《建筑施工脚手架安全技术统一标准》GB51210-2016

《建筑施工模板安全技术规范》JGJ162-2008

《建筑施工临时支撑结构技术规范》JGJ300-2013

《建筑施工扣件式钢管脚手架安全技术规范》JGJ130－2011

《建筑施工碗扣式钢管脚手架安全技术规范》JGJ166-2016

《建筑施工承插型盘扣式钢管支架安全技术规程》JGJ231-2010

《建筑施工承插型轮扣式模板支架安全技术规程》T/CCIAT0003-2019

《钢管扣件式模板垂直支撑系统安全技术规程》DG/TJ08-16-2011

《建筑施工扣件式钢管模板支架技术规程》DB33/T1035-2018

《建筑施工承插型插槽式钢管支架安全技术规程》DB33/T1117-2015

《危险性较大的分部分项工程安全管理规定》住房城乡建设部令第37号

住房城乡建设部办公厅关于实施《危险性较大的分部分项工程安全管理规定》有关问题的通知(建办质〔2018〕31号

2、支架类型：扣件式、盘扣式、碗扣式、插槽式、轮扣式

3、板边立杆与梁支模协同承载方式：共用、不共用、共用+不共用；

4、AutoCAD平台支持：AutoCAD201464bit、AutoCAD201864bit；
